MFS9.8

PRENOSNA

Brez para v svojem razredu je 4-taktni motor Tohatsu 9,8 KM postavil standard v prenosnem izvenkrmnem motorju! Ta lahek motor tehta komajda več kot 80 lb in ima nesporne lastnosti pravega pomorskega prvaka.

Naš izvenkrmni motor z 9,8 KM je nizek pri porabi goriva in velik pri moči, pri tem pa nikoli ne ogroža zmogljivosti ali zanesljivosti. Ima ogromno funkcij, ki jih običajno najdemo samo pri večjih, dražjih izvenkrmnih motorjih. V ta resnično edinstven izvenkrmni motor vložimo veliko denarja za denar! V kategoriji 10 KM/9,9 KM je Tohatsu znova dokazal, da je vodilni v skupini s tem 4-taktnim motorjem z 9,8 KM.

Prednosti 4-taktnega motorja Tohatsu 9,8 KM
Lahek in kompakten!
Zasnovan s preverjeno tehnologijo
Na voljo v različnih modelih
Močno zmanjšane vibracije za nemoten in stabilen tek pri vseh hitrostih
Močno zmanjšan hrup indukcije za tišjo vožnjo
Trim jeziček zmanjša napor pri krmiljenju in deluje tudi kot žrtvena anoda, ki ščiti motor pred elektrolizo
Izjemno nizke emisije, odobrena EPA in CARB ocena s 3 zvezdicami
5-letna omejena garancija
Enostavno upravljanje in rokovanje
Digitalni CD vžig za lažji zagon motorja, hitrejši odziv na plin in bolj gladko premikanje
Ročna dušilka na modelih z ročico, električna dušilka na daljinskih modelih
Povratni zaganjalnik z večjim kolutom omogoča hiter in enostaven ročni zagon
Vožnja po plitvi vodi*
6 položajev prirezovanja*
Nastavljivo trenje krmiljenja za zmanjšanje napora pri krmiljenju*
Osnove za udobje in zanesljivost uporabnika
Skozi propelerski izpuh za tišjo vožnjo
Termostatsko nadzorovan hladilni sistem za stalno temperaturo motorja
Obloga ohišja vodne črpalke iz nerjavečega jekla za izjemno vzdržljivost
Visokokakovostna pomorska aluminijeva zlitina, ki zagotavlja vrhunsko zaščito pred korozijo
Cinkova prevleka na notranjih vodnih prehodih za vrhunsko odpornost proti koroziji
3,1-galonski (12-litrski) rezervoar za gorivo z merilnikom goriva
Aluminijasti propeler
Zaščita
Indikator nizkega tlaka olja
Varnostna vrvica (bistvena zaščitna funkcija, standardna za vse izvenkrmne motorje Tohatsu)
Zaščita pri zagonu v prestavi za varnejši zagon motorja
Previsok vrtljaj omejevalnik
*določeni model

LASTNOSTI

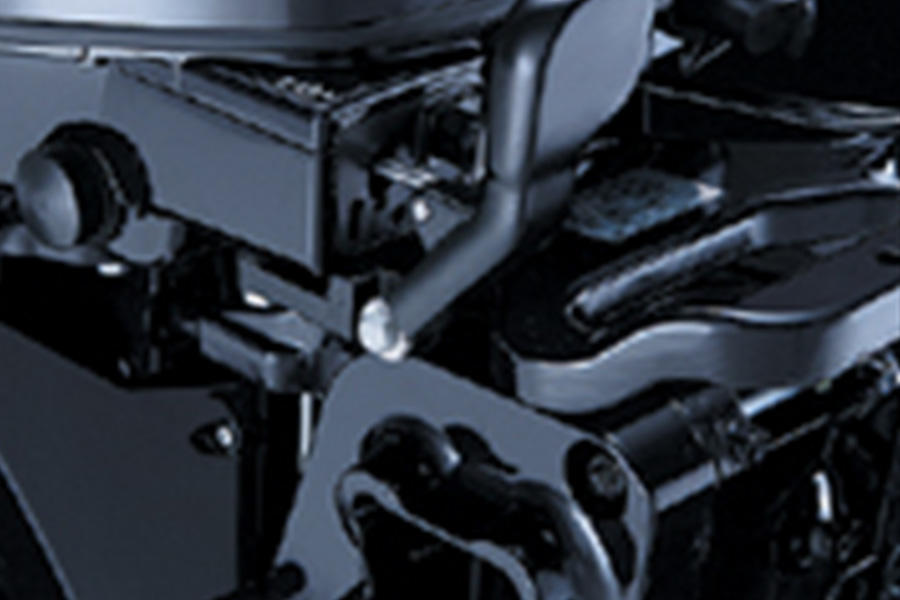

Sprednji premik

Prestavna ročica je nameščena na sprednji strani motorja za lažje upravljanje.

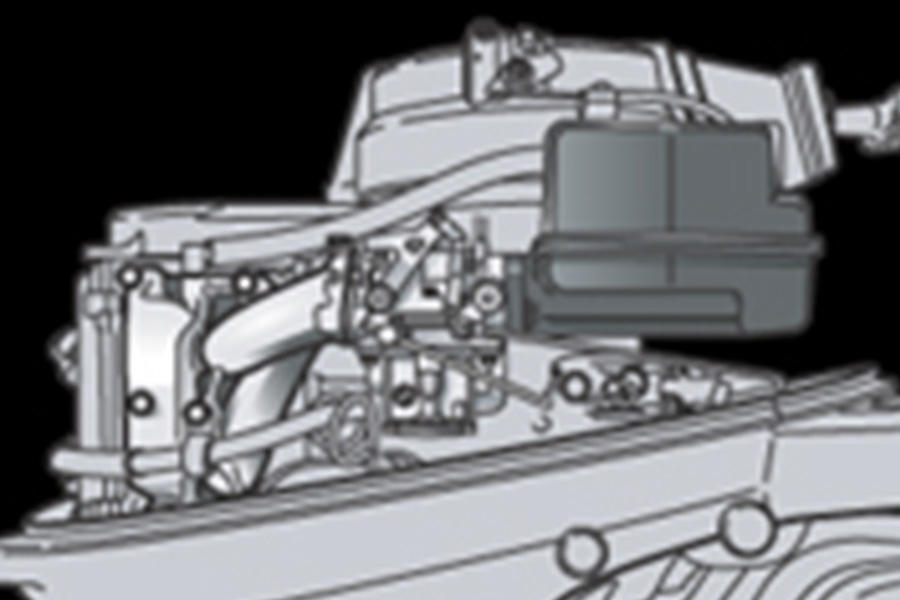

Sistem za dovod zraka

Naš sistem za dovod zraka ima dušilec zraka velike prostornine, ki zagotavlja zagon motorja in duši hrup pri dovodu zraka med delovanjem motorja.

Široka protikavitacijska plošča s prirobnim jezičkom

Široka antikavitacijska plošča učinkovito zadržuje propeler pred kavitacijo. Velik okrasni jeziček pomaga doseči lahkotno krmiljenje pri visokih hitrostih, hkrati pa zagotavlja zaščito pred korozijo.

SPECIFIKACIJE
Motor (št. valjev) 2
Izhodna moč 9,8 KM (7,2 kw)
Prostornina 209 cc (12,8 cu.in.)
Vrtina x hod 55 x 44 mm (2,17 x 1,73 in)
Električni ali ročni zagon
Vrsta krmiljenja: daljinski upravljalnik ali ročaj
Prestavljanje naprej – nevtralno – vzvratno
Prestavno razmerje 2,08:1
Izbirno območje propelerja 6,5″ – 9,5″
Višina krme 15″, 20″, 25″
Gorivo Neosvinčeni bencin (87 oktanov)
Vrsta olja Olje za 4-taktne motorje s certifikatom NMMA FC-W®** SAE 10W-30/40 (SF, SG, SH, SJ)
Prostornina olja 27 fl. oz. (800 ml)
Rezervoar za gorivo 3,1 US Gal. (12 lit) Ločen rezervoar za gorivo
Teža* 81,5 lbs. (37 kg)
Izhodna moč alternatorja po izbiri: 12 V, 80 W, 6 A (standardno pri modelih z električnim zagonom)
maks. Območje vrtljajev 5.000 – 6.000
Standardni digitalni sistem za vžig CD-jev
Začnite v standardu zaščite opreme
Standardni hladilni sistem, nadzorovan s termostatom
Standard izpušnih plinov Through-The-Prop
Standard opozorila o tlaku olja
Standard vožnje v plitvi vodi
* Specifikacija teže temelji na najlažji različici.
** FC-W® je registrirana blagovna znamka National Marine Manufacturers Assoc. (NMMA)
Specifikacije in opisi se lahko spremenijo brez predhodnega obvestila.

SPECIFIKACIJE:

Motor (št. Cilindra) 2
Izhod 9,8 KM (7,2 kw)
Premik 209 ccm (12,8 cu.in.)
Odprtina x hod 55 x 44 mm (2,17 x 1,73 in)
Zagon električnega ali ročnega
Tip krmiljenja Daljinski upravljalnik ali ročaj
Premik prestavnika naprej – nevtralno – vzvratno
Razmerje prestav 2.08: 1
Izbirno območje propelerja 6,5 ​​9 – 9,5
Višina transuma 15 ″, 20 ″, 25
Gorivo Neosvinčeni bencin (87 oktanov)
Olje Tip NMMA Certified FC-W® 4-taktno olje ** SAE 10W-30/40 (SF, SG, SH, SJ)
Kapaciteta olja 27 fl. oz. (800 mL)
Rezervoar za gorivo 3,1 US Gal. (12 lit) Ločen rezervoar za gorivo
Teža * 81,5 lbs. (37 kg)
Izhod alternatorja Izbirno: 12V, 80W, 6A (standard na električnih zagonskih modelih)
Maks. RPM Range 5.000 – 6.000
Standard za digitalni sistem za vžig CD
Zaženite standard za zaščito zobnikov
Standard termostata z nadzorovanim hladilnim sistemom
Standard za izpušne pline skozi nosilec
Standard opozorila o tlaku olja
Standard za vožnjo s plitvo vodo
* Specifikacija teže temelji na najlažji različici.
** FC-W® je registrirana blagovna znamka National Marine Manufacturers Assoc. (NMMA)
Specifikacije in opisi se lahko spremenijo brez predhodnega obvestila.
5 LET GARANCIJE.
Slovenski 22% ddv je že vključen v ceno motorja.
